استفاده از تصویرهای Raster در اتوکد

گاهی لازم است از یک تصویر برای کشیدن نقشه استفاده کرد. در اتوکد این امکان توسط xref وجود دارد. در این آموزش به بررسی این موضوع می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

استفاده از تصویرهای Raster در اتوکد

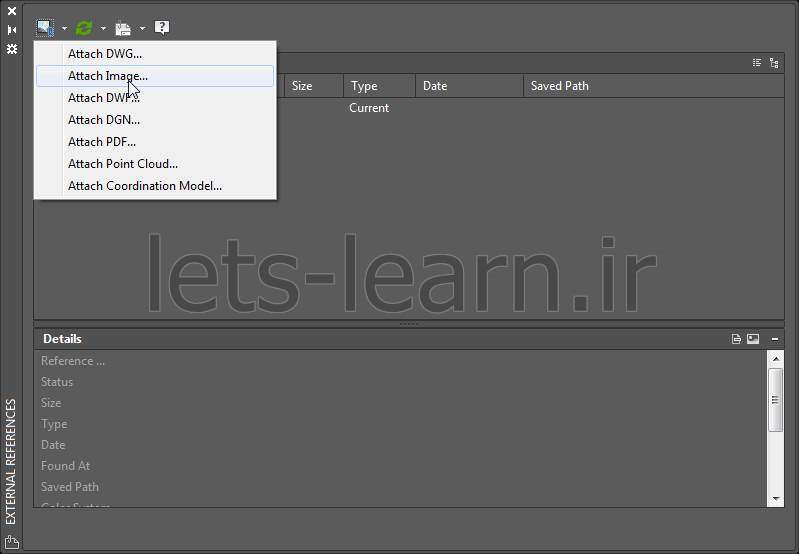

می خواهیم از تصویر بالا که بصورت یک فایل .jpg می باشد، نقشه اتوکد رسم کنید. برای ورود تصویر ابتدا دستور xref را اجرا کرده و سپس مطابق شکل زیر گزینه Attach Image را اجرا می کنیم.

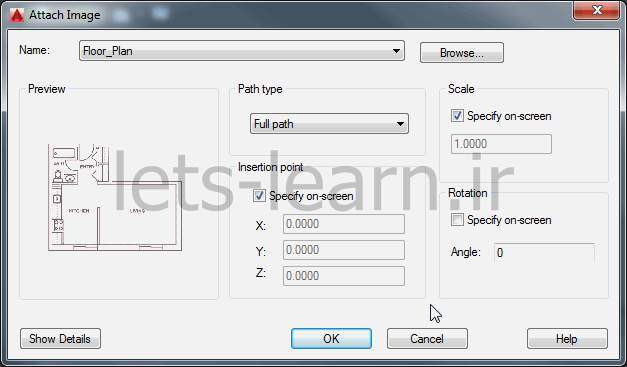

سپس فایل تصویر مورد نظر را انتخاب می کنیم. در پنجره باز شده می توانید مقیاس تصویر و سایر مقادیر را تنظیم کرده و یا با انتخاب Specify on screen روی صفحه این مقادیر را تعیین کنید.

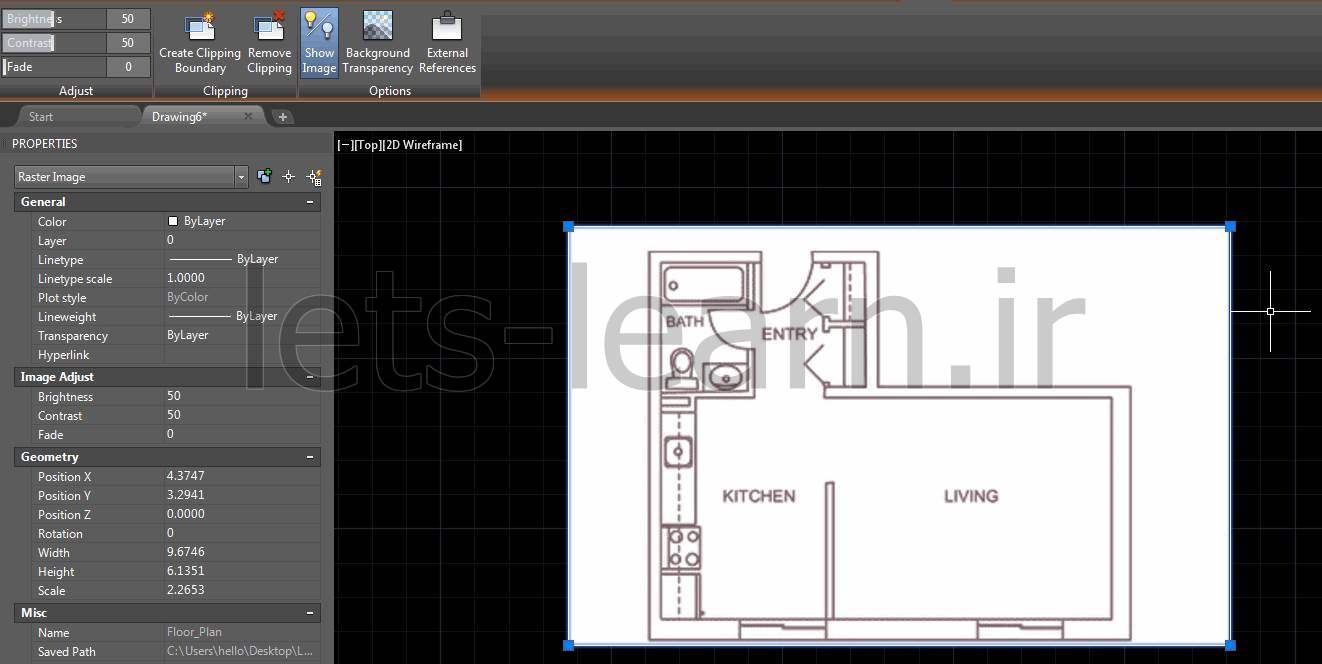

با قرارگرفتن تصویر در محیط طراحی اتوکد می توانید با انتخاب آن به فرامین مربوط به تصویر در Ribbon دسترسی داشته باشید.

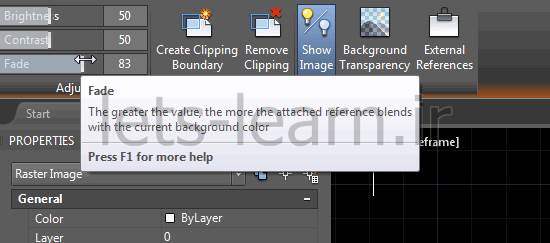

برای اینکه خطوطی که روی نقشه رسم می کنید واضح باشد بهتر است با استفاده از Fade میزان نور تصویر را کم کنید.

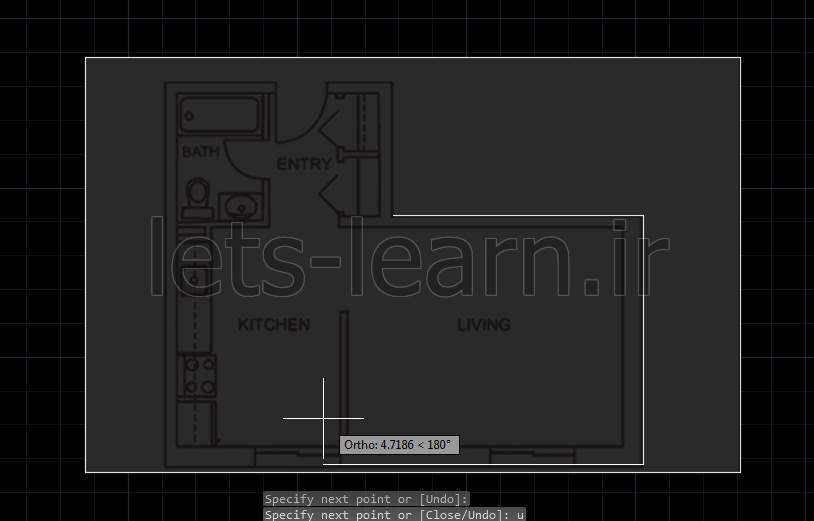

حال می توانید با استفاده از ابزارهای رسم در اتوکد و با کمک از خطوط تصویر وارد شده، نقشه را رسم کنید. به یاد داشته باشید ابتدا می بایستی از درستی مقیاس تصویر اطمینان حاصل کنید.





نوع مطلب : گام به گام
