دو روش برای ایجاد قاب دور متن در اتوکد

یکی از روشهای معمول برای ایجاد قاب دور یک متن در اتوکد استفاده از دستورات معمول مانند Circle و Rectangle و رسم قاب دور متن می باشد  که روشی مرسوم ولی ناکافی است. در اینجا دو روش دیگر را به شما آموزش می دهیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

دو روش برای ایجاد قاب دور متن در اتوکد

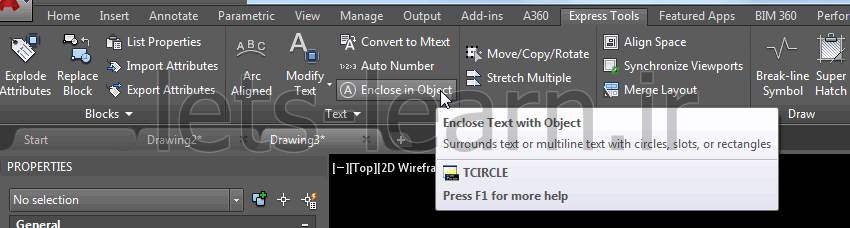

روش اول استفاده ار دستور Tcircle می باشد. با اجرای این دستور می توانید دور هر متنی یک قاب مستطیل یا دایره و یا slot ایجاد کرد.

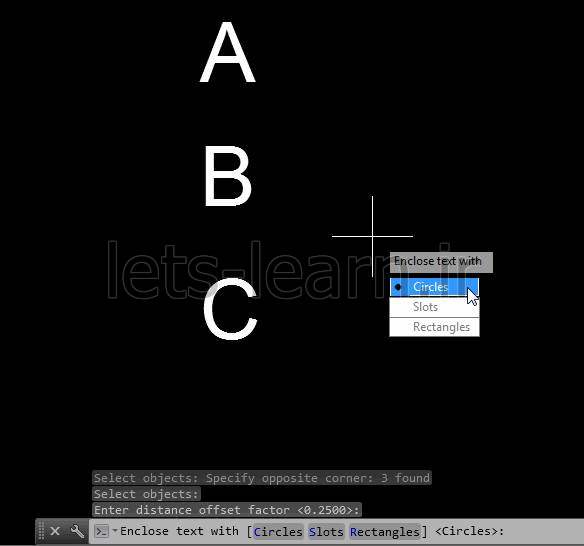

با اجرای این دستور ابتدا متون مورد نظر را انتخاب کرده و سپس میزان Offset را وارد کرده و سپس شکل قاب را انتخاب می کنیم.

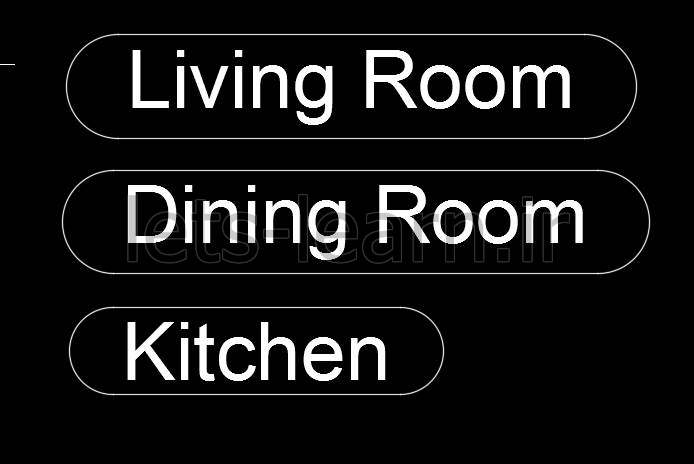

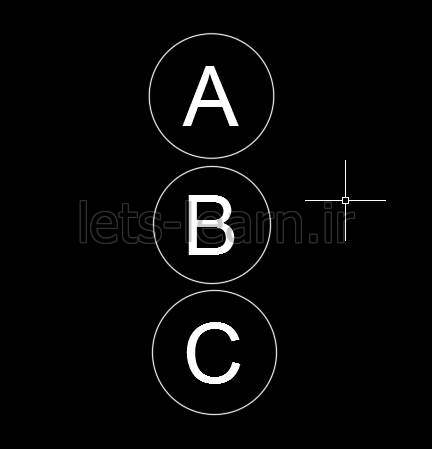

همانطور که در شکل زیر می بینید دور متون مورد نظر قاب تعیین شده قرار می گیرد.



روش دوم که در اتوکد 2016 و تنها برای Mtext قابل استفاده است قابلیت Text Frame در Properties می باشد.



البته این روش محدود به فریم مستطیل می باشد.
