ابزار Lengthen در اتوکد

در هنگام ترسیم نقشه در اتوکد بسیاری از مواقع لازم است طول خط و یا Arc معادل مقدار مشخصی تغییر کند. با استفاده از Lengthen می توانید طول خط و همچنین طول و زاویه Arc را تغییر دهید. در این بخش به بررسی این دستور می پردازیم.

ابزار Lengthen در اتوکد

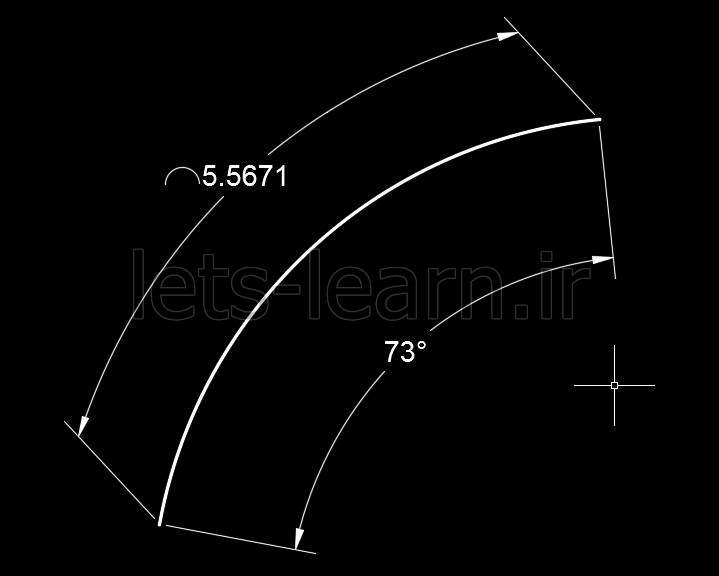

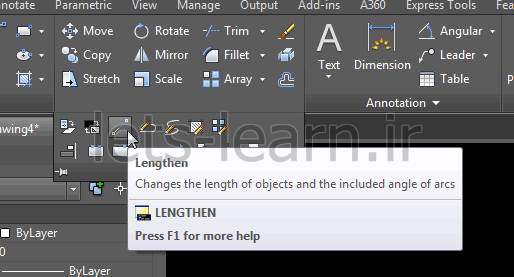

برای این مثال می خواهیم طول آرک فوق را معادل پنج واحد قرار دهیم. ابتدا دستور Lengthen را اجرا می کنیم.

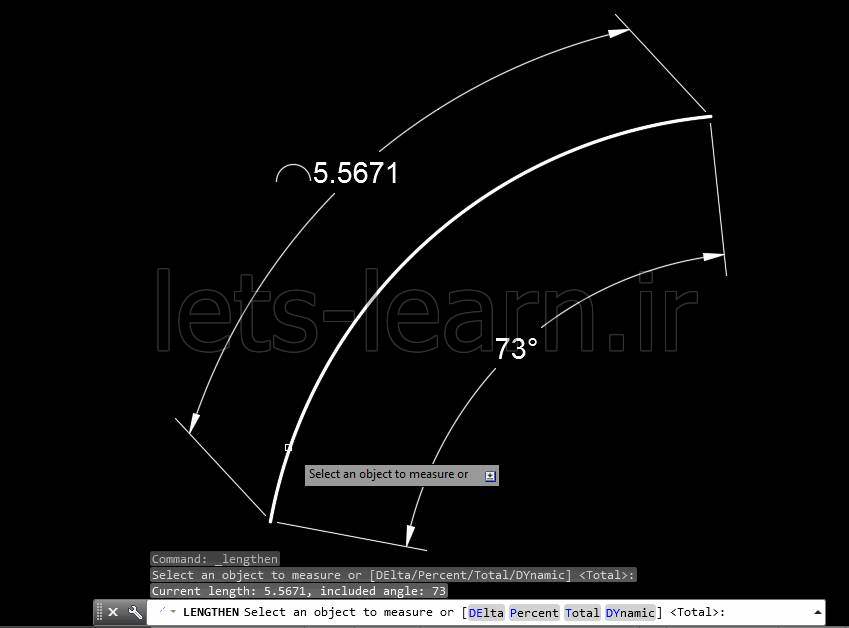

حال در خط فرمان مشخصات آرک را مشاهده می کنید.

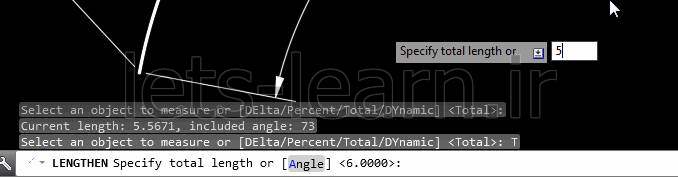

با انتخاب گزینه Total می توان میزان طول نهایی و یا زاویه نهایی را وارد کرد. در اینجا طول نهایی را معادل پنج واحد انتخاب می کنیم.

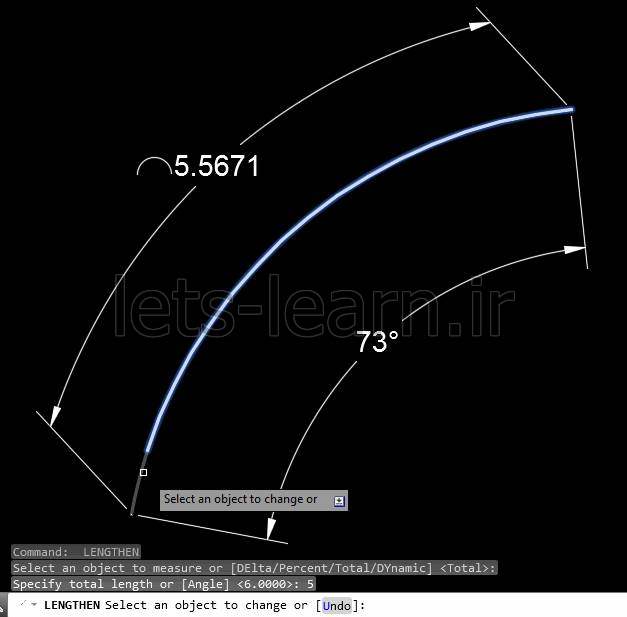

حال با حرکت نشانگر ماوس روی هر یک از دو انتهای آرک می توانید جهتی را که میخواهید کاهش طول صورت گیرد مشخص کنید.

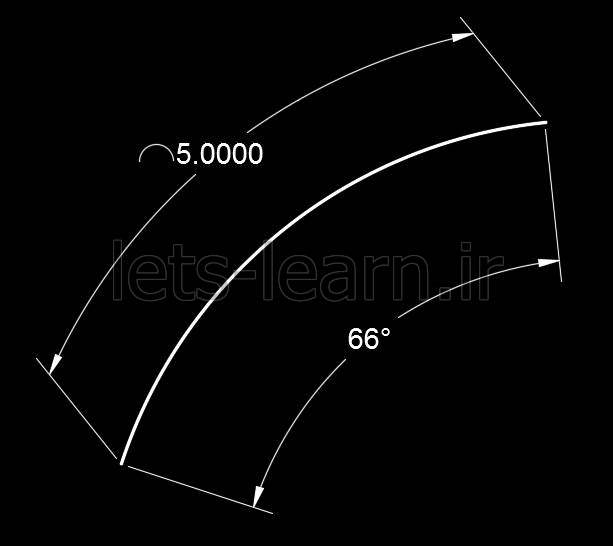

نتیجه را در شکل زیر مشاهده می کنید.



با انتخاب گزینه Delta می توان تغییرات طول را بطور مطلق و با استفاده از Percent تغییرات را بصورت درصدی وارد کرد.
