آماده سازی تصاویر Raster برای نقشه کشی

خیلی از مواقع لازم است تصاویر Raster ورودی به اتوکد را برای نقشه کشی آماده کنید. در این آموزش با روشهای اصلاح فایلهای Raster آشنا می شوید. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک  کنید.

Raster Image Preparation

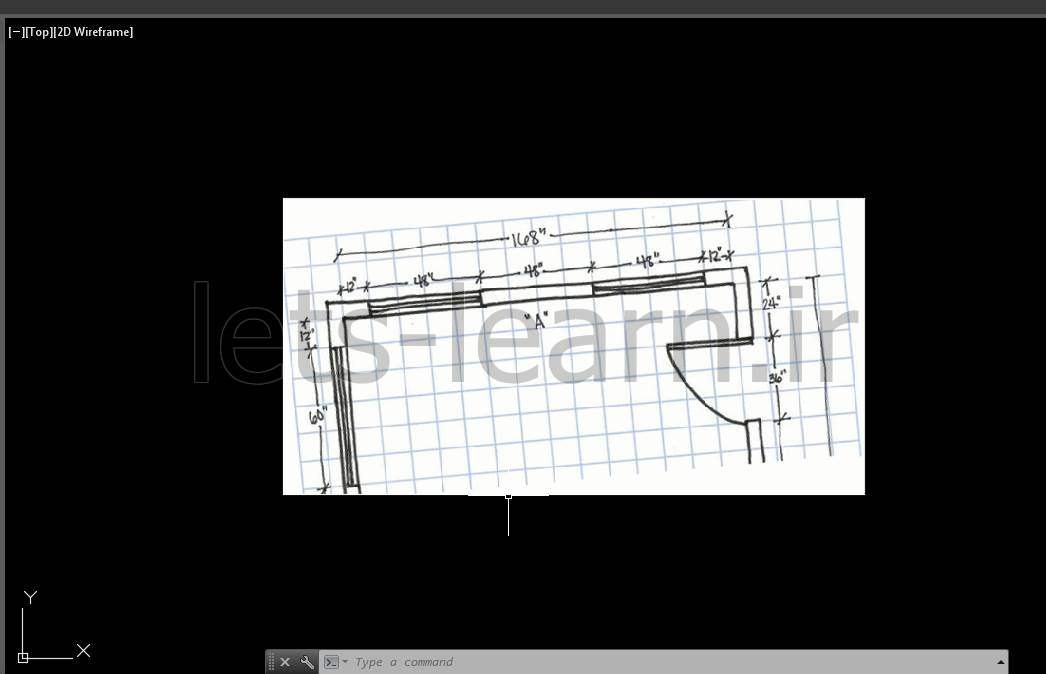

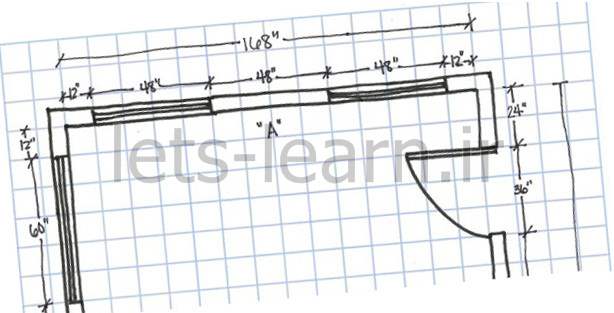

برای استفاده از فایل Raster ابتدا می بایستی مقیاس آن تنظیم شود. برای اینکار می توان از دستور Scale استفاده کرد ولی همانطور که در شکل زیر می بینید ابتدا لازم است تا فایل با توجه به جهت افقی چرخانده شود.

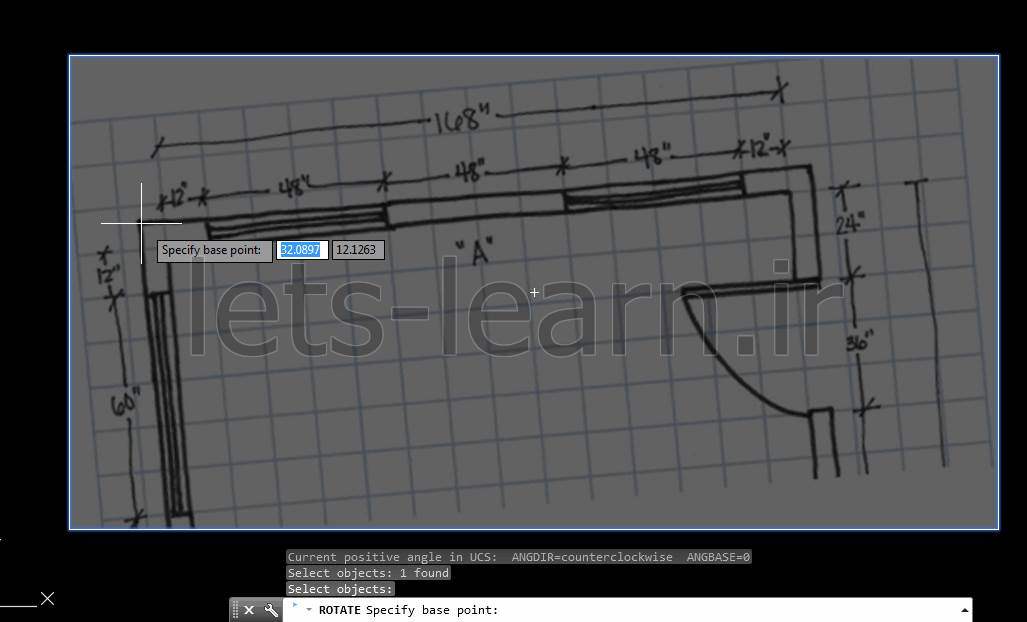

برای اینکار از دستور Rotate و گزینه Reference استفاده می کنیم. ابتدا دستور Rotate را اجرا کرده و برای نقطه چرخش گوشه دیوار (مانند شکل زیر) را انتخاب می کنیم.

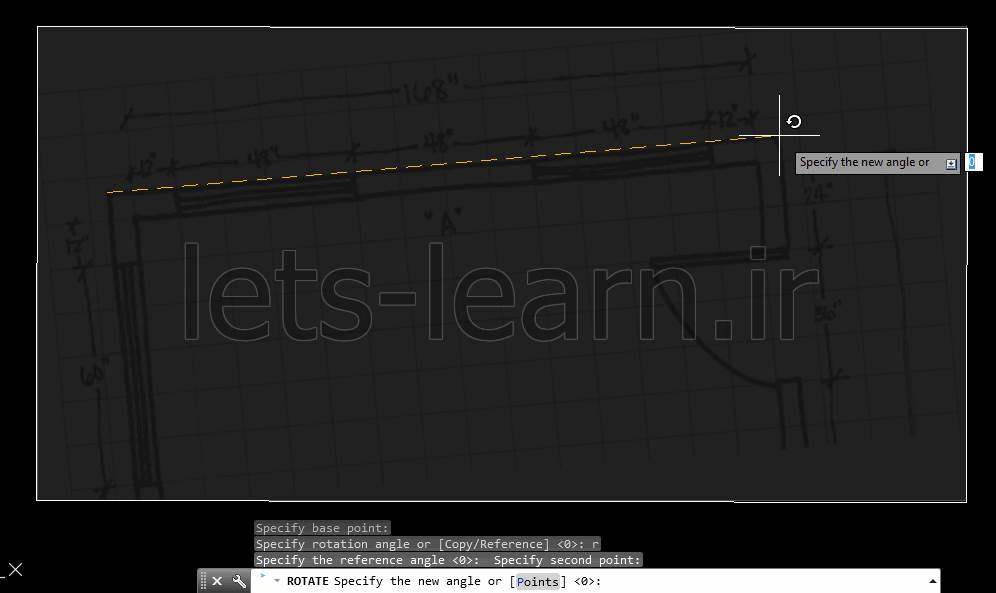

امتداد دیوار را بعنوان خطی که باید در راستای افق قرار بگیرد انتخاب می کنیم.

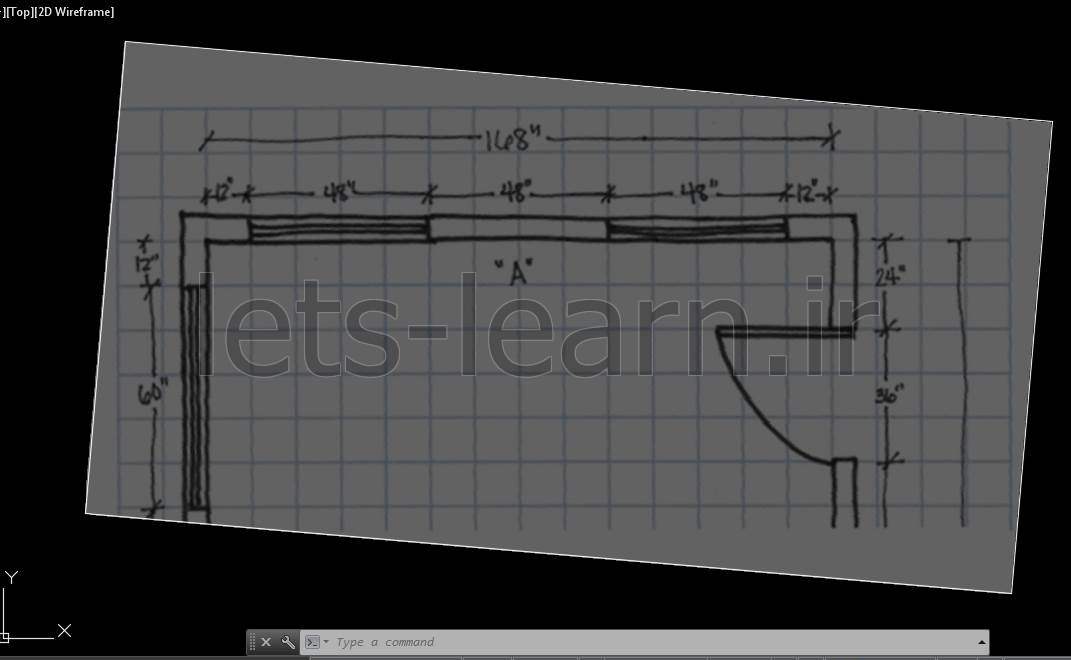

حال با انتخاب زاویه صفر درجه نقشه در راستای درست قرار می گیرد.

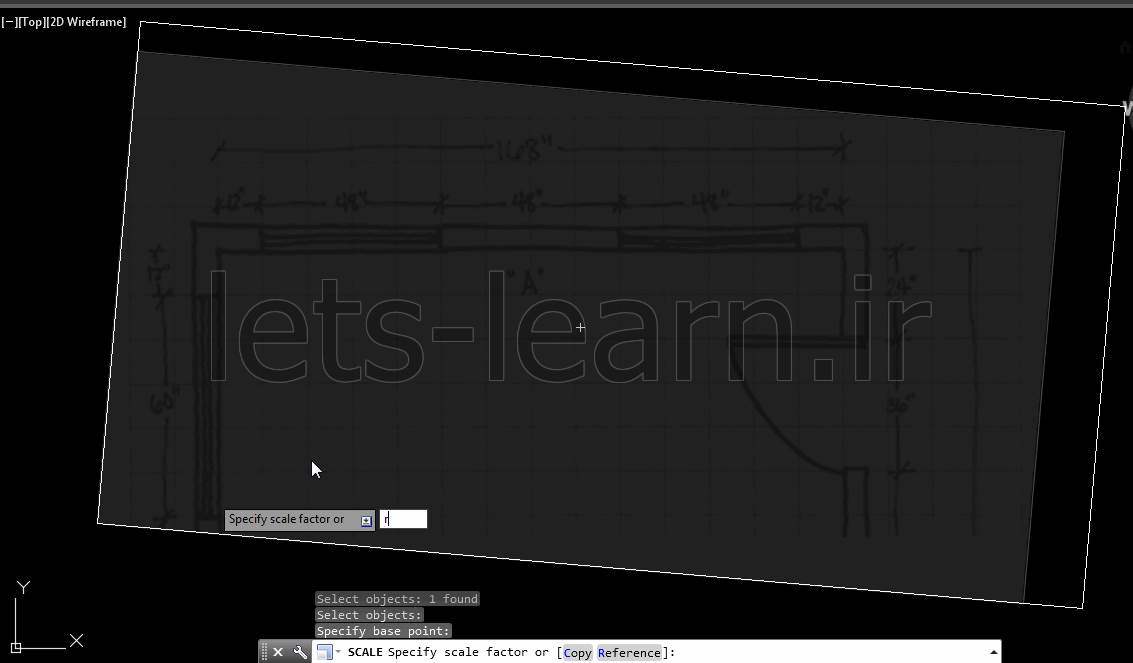

برای تنظیم مقیاس با اجرای دستور Scale و انتخاب Raster ، ابتدا نقطه Base point را انتخاب کرده و سپس گزینه Reference را انتخاب می کنیم.

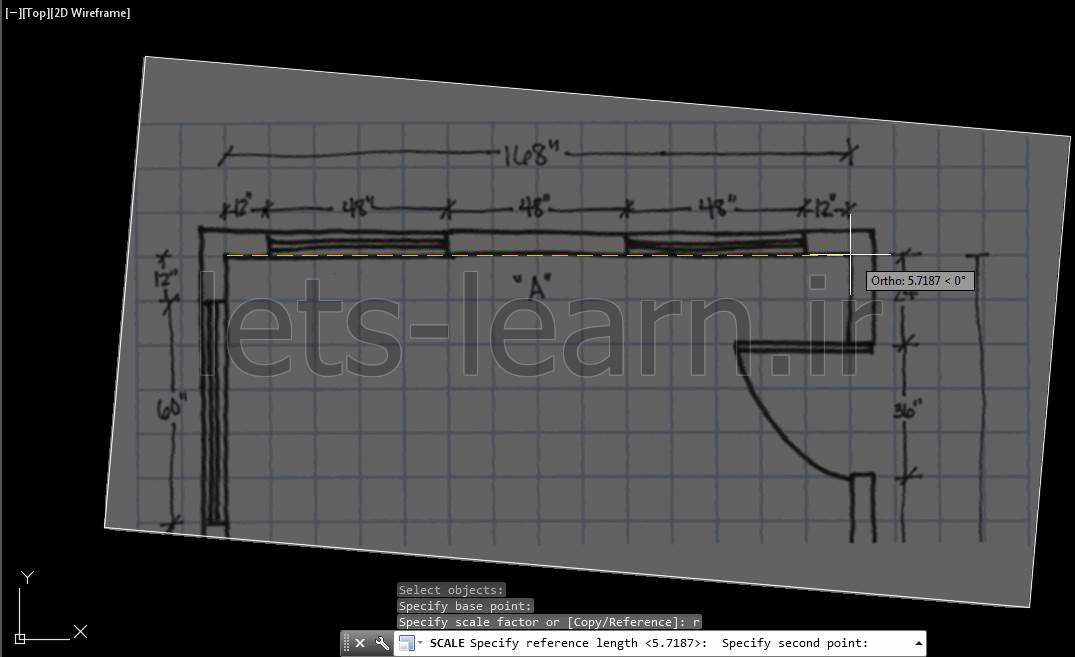

حال قسمتی از تصویر که ابعاد آنرا می دانیم انتخاب می کنیم.

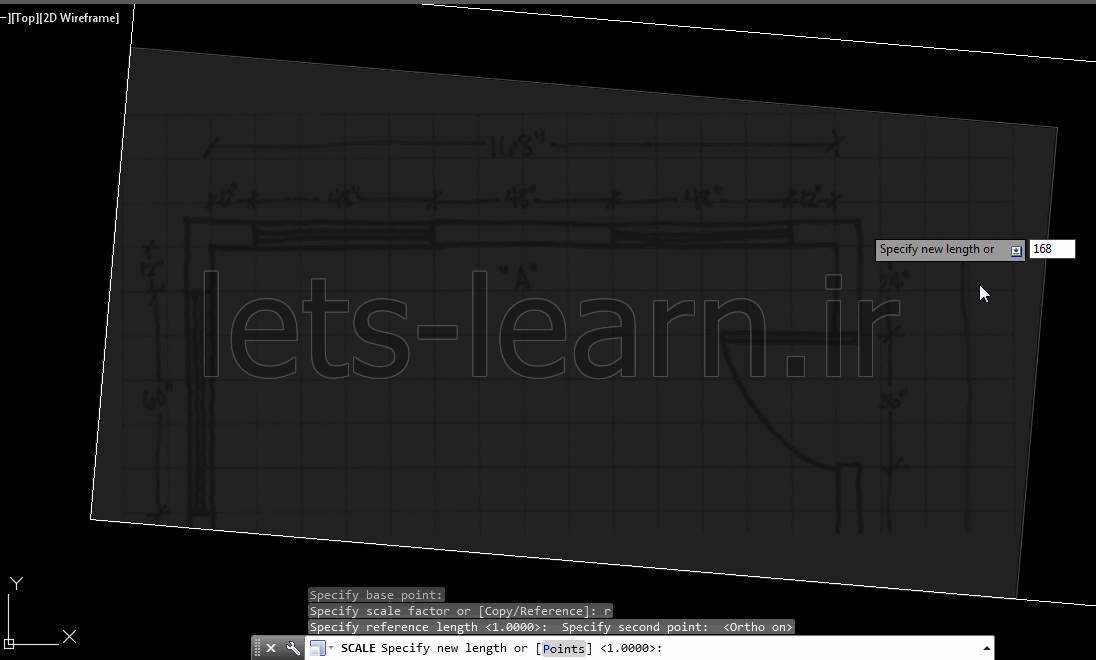

برای مقدار جدید مقدار معین را وارد می کنیم. (در اینجا اندازه داخلی دیوار شمالی 168” می باشد)

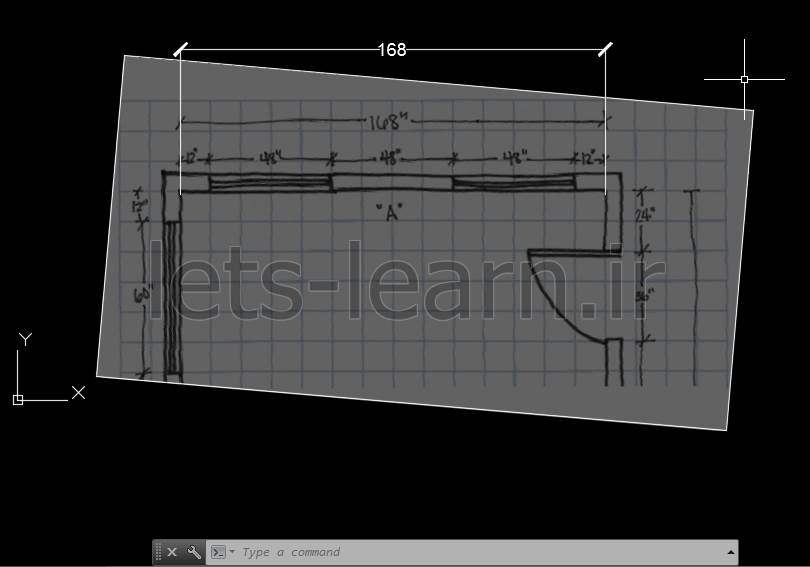

همانطور که می بینید مقیاس فایل Raster بدرستی تنظیم می شود.




نوع مطلب : گام به گام
