معرفی Sheet Set در اتوکد

در پروژه های معماری و عمران معمولا تعداد زیادی نقشه تولید می شوند که نیاز به سازماندهی صحیح دارند و از آنجاییکه اتوکد انتخاب اول مهندسین معمار در نقشه کشی می باشد شرکت اتودسک قابلیت ایجاد Sheet Set را در این نرم افزار معرفی کرده است که توسط آن میتوان براحتی همه نقشه های مرتبط را در یک جا جمع و سازماندهی کرد. در این بخش به معرفی این قابلیت می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

معرفی  Sheet Set در اتوکد

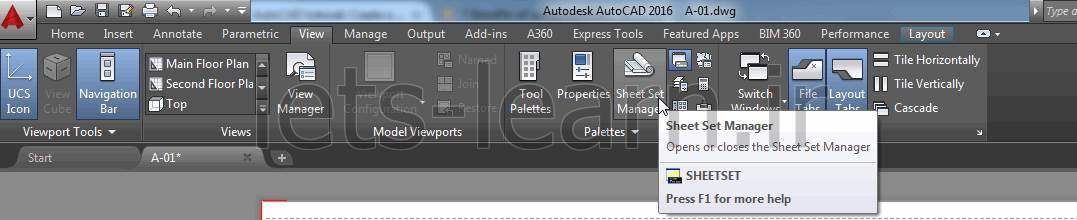

کاربر اصلی sheet set ها آرشیتکت ها می باشند که از آن برای جمع کردن و نظم دهی به نقشه ها استفاده می کنند و معمولا در سایر رشته های مهندسی کمتر از این قابلیت استفاده می شود. برای دیدن sheet set ها می توانید از ترکیب کلیک ctrl+4 و یا ریبون مانند شکل زیر استفاده کرد.

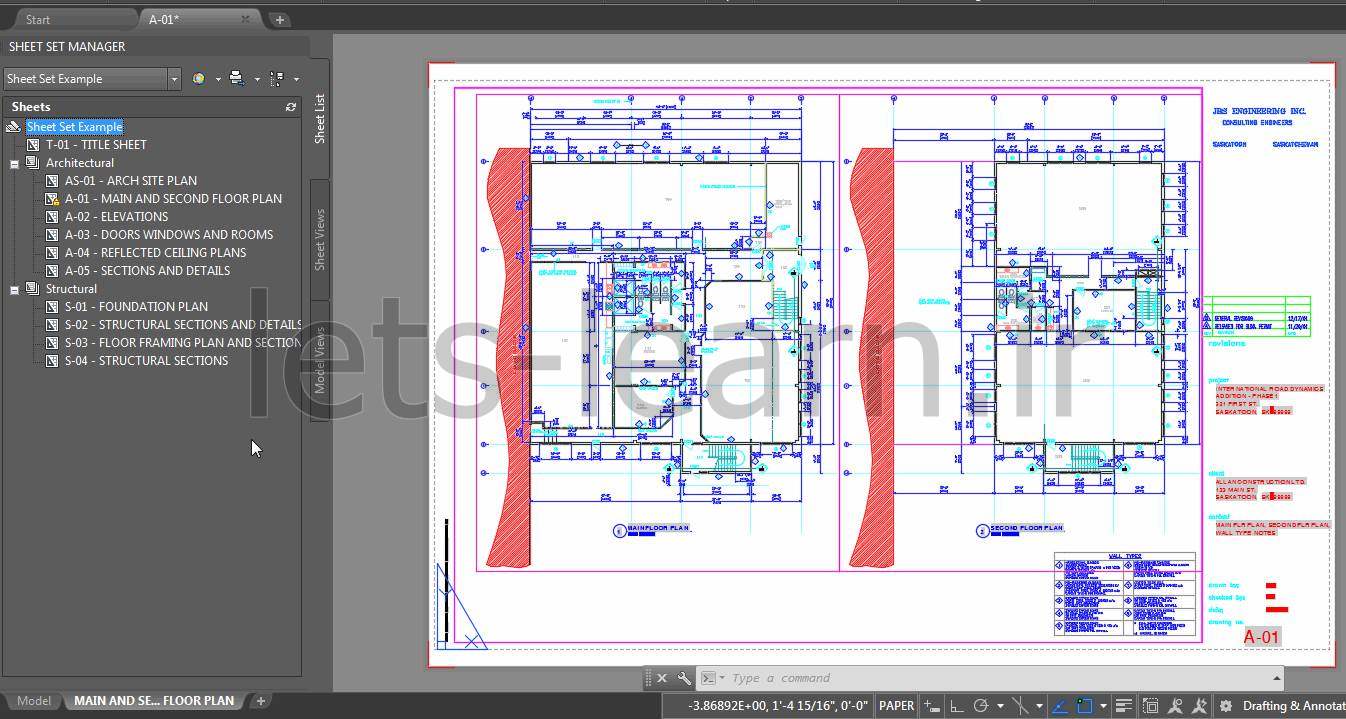

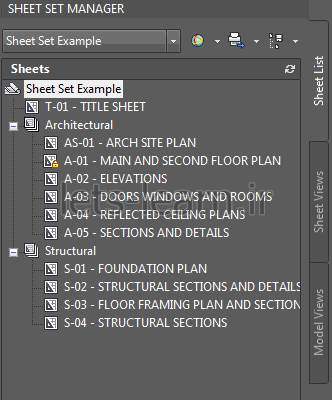

همانطور که در شکل زیر می بینید تمام صفحات بطور ساختار یافته نمایش داده می شوند.

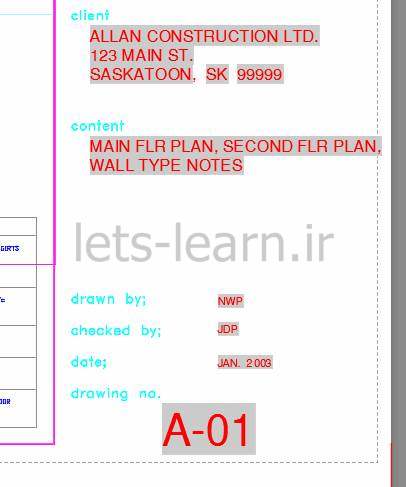

با استفاده از sheet set می توان نقشه های جدید را به مجموعه (بر اساس template مشخص) اضافه کرده و بطور اتوماتیک مقادیر موجود در Title Block (مانند شماره نقشه، نام پروژه و ...) را با مقادیر پیش فرض پر کرد.

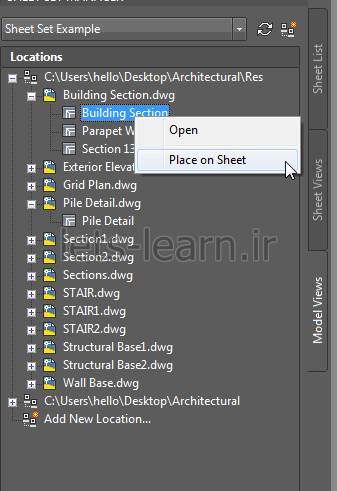

علاوه بر این می توان نماهای تعریف شده در نقشه ها را براحتی بر روی صفحه قرار داد.



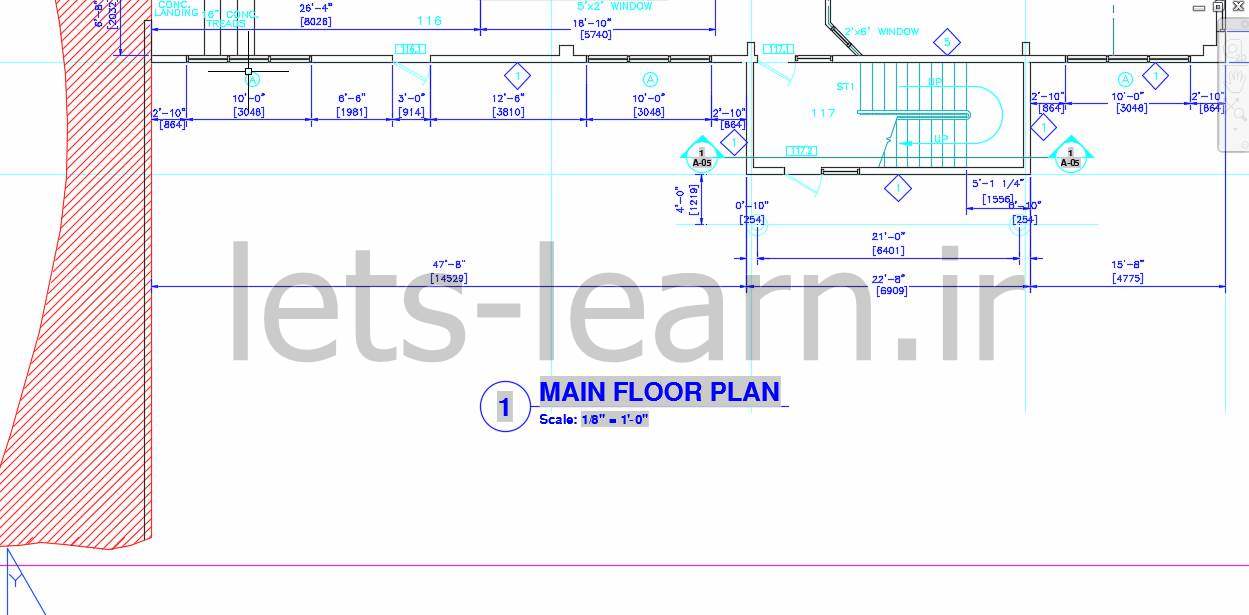

در استفاده از نماها با استفاده از Label Block می توان اطلاعات مربوط به نماها را بطور دینامیک نمایش داد.

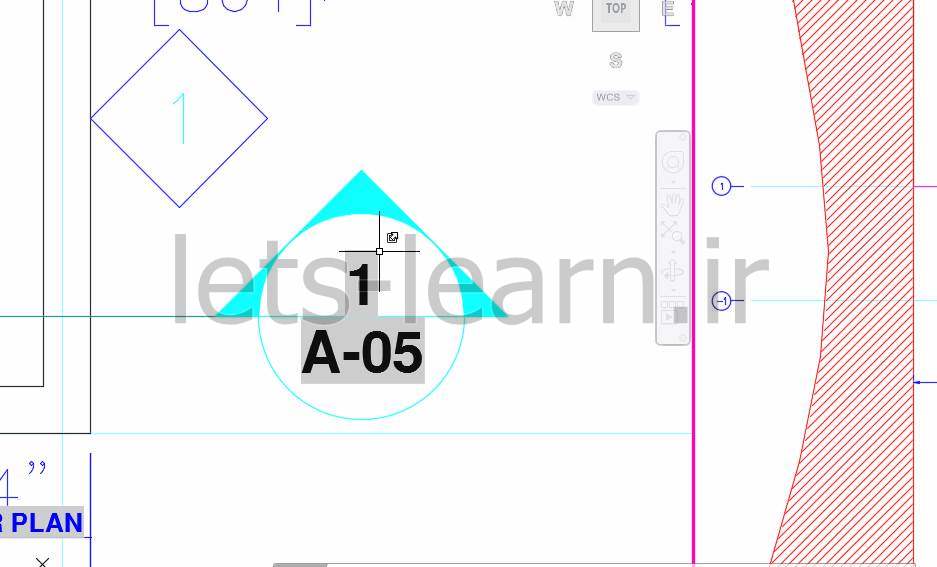

و همچنین با استفاده از Callout Block میتوان به نمایی از نقشه دیگر لینک ایجاد کرد.

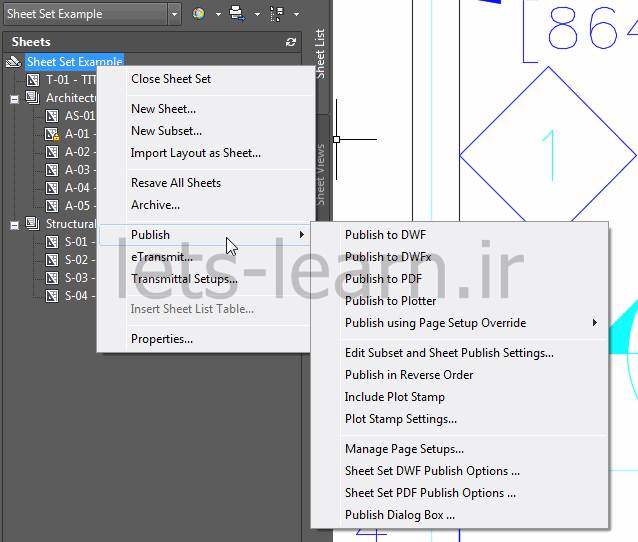

در صورتیکه بخواهید تمام نقشه های مربوط به پروژه را در یک فایل فشرده ذخیره کنید و یا از آنها پرینت بگیرید بدون اینکه لازم باشد تک تک آنها باز کنید باز هم می توانیذ از Sheet Set استفاده کنید.



همانطور که مشاهده می کنید استفاده از Sheet Set ها در پروژه های بزرگ می تواند کمک شایانی در صرفه جویی زمان داشته باشد. این مبحث در دوره آموزش پیشرفته اتوکد تدریس می شود و در صورت علاقه مندی برای فراگیری آن می توانید برای اطلاعات بیشتر روی این لینک کلیک کنید.
