استفاده از Isodraft برای رسم نقشه های ایزومتریک

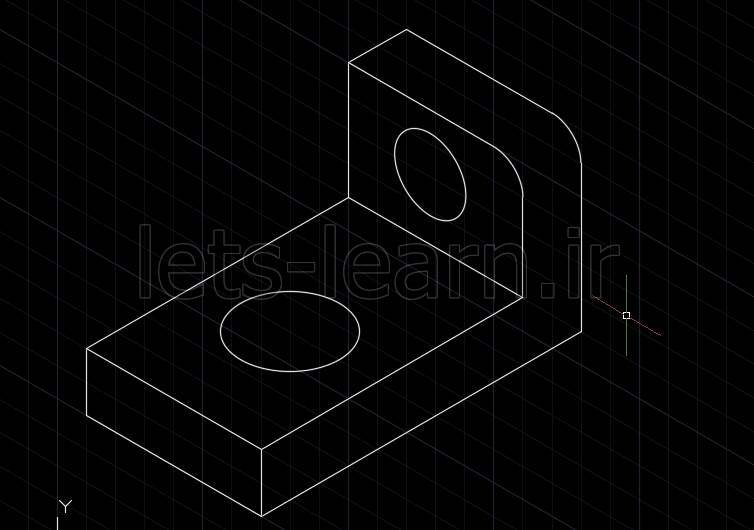

در صورتیکه بخواهید در محیط دو بعدی اتوکد نقشه های با نمای ایزومتریک ترسیم کنید Isodraft اینکار را برای شما آسانتر ساخته است. در این بخش به بررسی این دستور می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

استفاده از Isodraft برای رسم نقشه های ایزومتریک

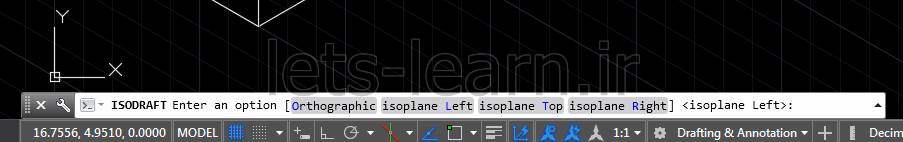

با اجرای این دستور گزینه های زیر را مشاهده می کنید.

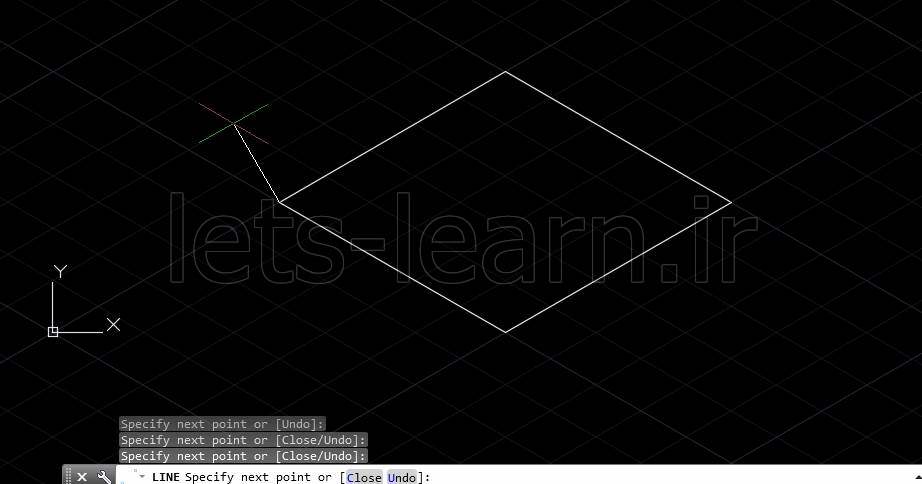

با انتخاب Orthographic صفحه به حالت عادی نمایش داده می شود برای ورود به محیط ایزومتریک لازم است یکی از گزینه های isoplane چپ، راست و یا بالا را انتخاب کنید. همانطور که در شکل زیر می بینید گزینه top انتخاب شده و توسط دستور خط رسم را آغاز می کنیم.

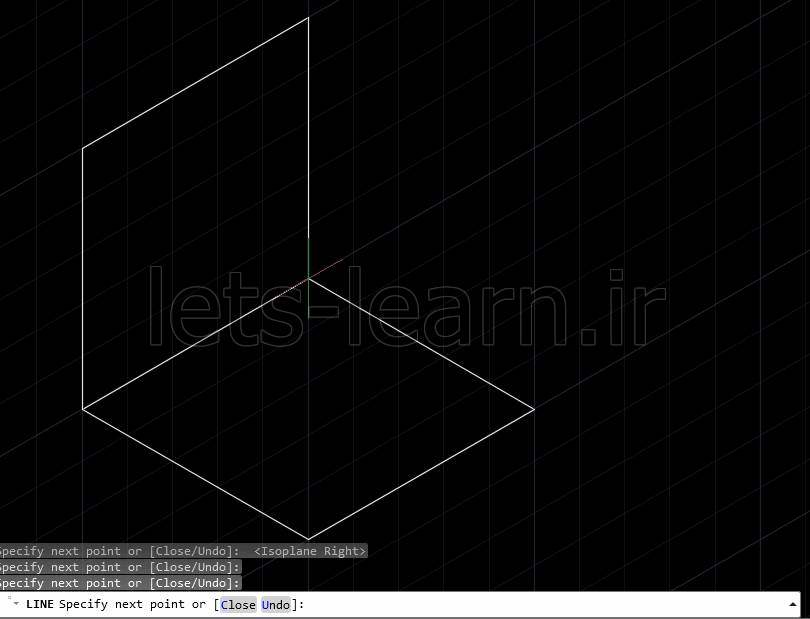

برای تغییر نما بدون اینکه از دستور خارج شوید می توانید توسط دکمه F5 صفحه رسم را تغییر دهید.

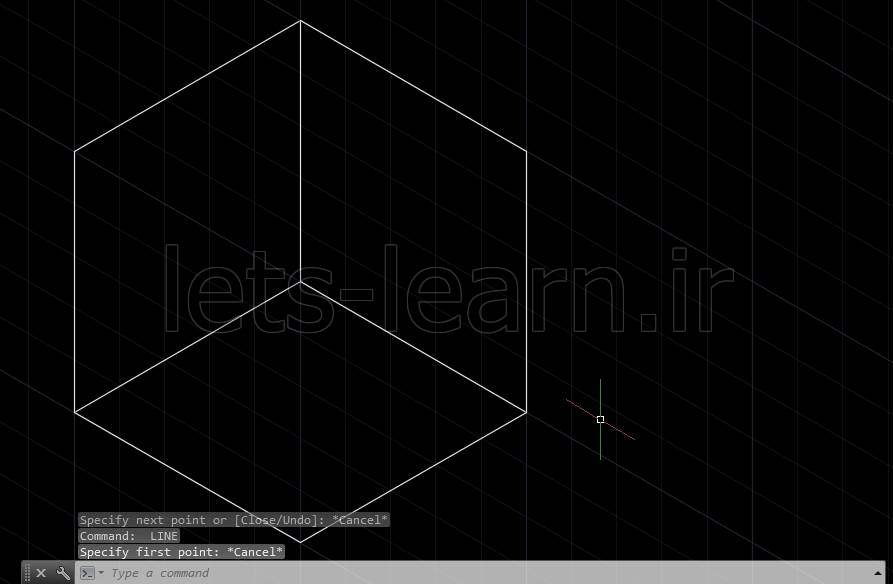

و مجددا با زدن کلید F5 به نمای سوم رفته و ترسیم را ادامه می دهیم.



به یاد داشته باشید در حین رسم در فضای ایزومتریک استفاده از حالت ortho (F8) و snap (F9) در رسم به شما کمک میکند.
