دستور Revcloud

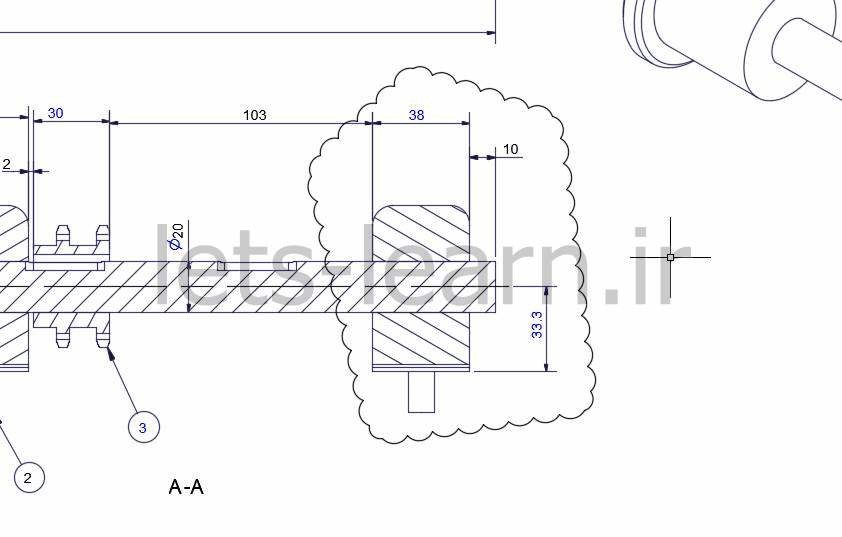

هنگامیکه در نقشه تغییراتی ایجاد می شود و نسخه جدیدی از نقشه صادر می شود لازم است تا تغییر انجام شده به نحوی در نقشه مشخص شود. یکی از روشهای متداول استفاده از Revision Cloud می باشد که از یک شکل ابر مانند حول نقاط تغییر یافته استفاده می کند. در اتوکد نیز دستور revcloud برای رسم این شکل استفاده می شود که در اینجا به بررسی آن می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

دستور Revcloud


با اجرای این دستور لیست آپشنهای زیر را مشاهده می کنید.

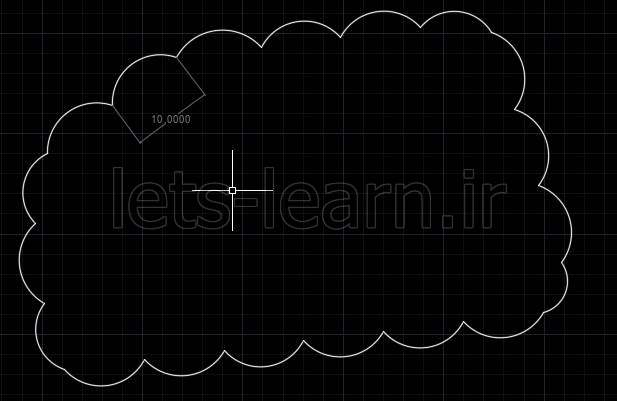

با استفاده از Arc length می توانید طول آرک های ایجاد شده را تعیین کنید. در شکل زیر طول Arc را معادل ده واحد قرار داده ایم.

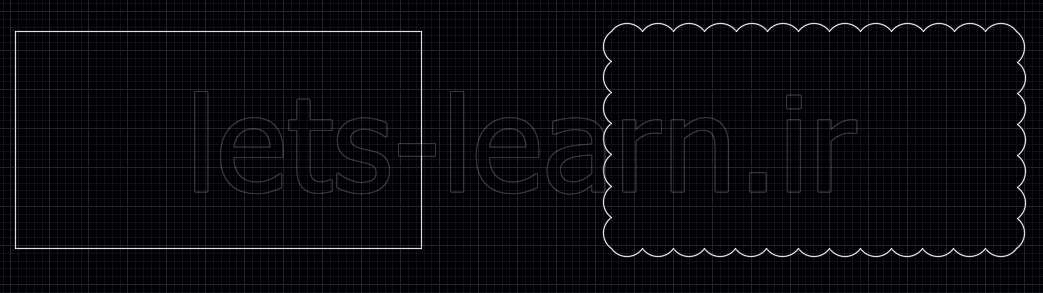

با استفاده از Object می توانید با انتخاب یک شی مانند polyline  آنرا به revcloud تبدیل کنید.

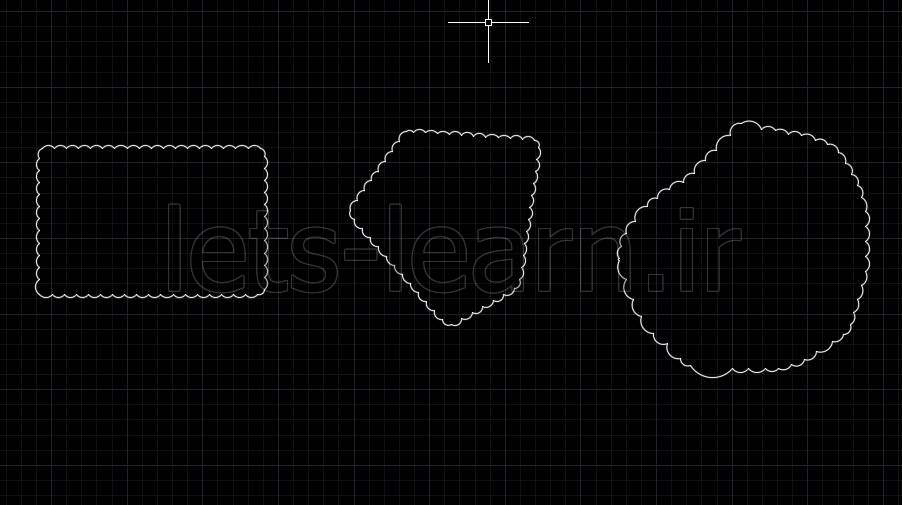

گزینه های Rectangular، Polygon و Freehand شکل نهایی revcloud را مشخص می کند.

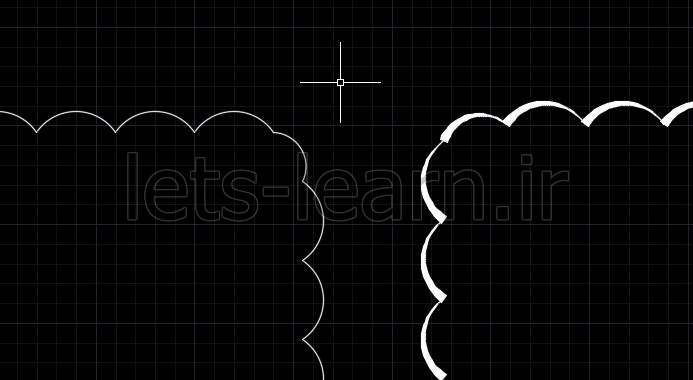

گزینه style نوع آرک را تعیین میکند.

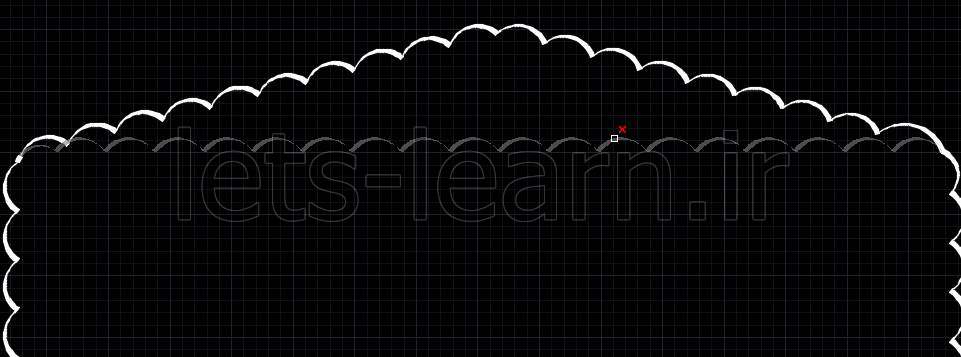

و در نهایت با استفاده از Modify می توانید revcloud موجود را تغییر دهید.





نوع مطلب : گام به گام
