ایجاد Attributes

با استفاده از Attributes میتوان در موقع قراردادن یک Block در نقشه اطلاعاتی را به آن افزود در این مطلب به آموزش چگونگی تعریف attribute می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

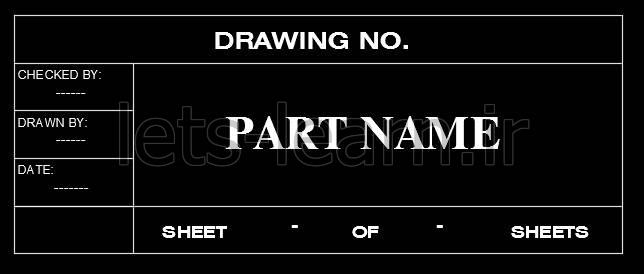

Define Attributes in AutoCAD



فرض کنید می خواهیم یک block مانند شکل زیر درست کنیم که بتوان در یک نقشه از آن به عنوان راهنما استفاده کرد. در نیمدایره بالا یک حرف و در نیمدایره پایین یک عدد می باشد که به ترتیب نشاندهنده ستون و ردیف هستند.

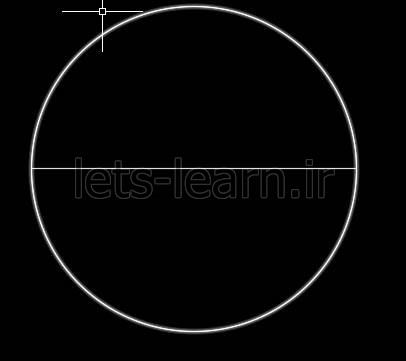

ابتدا دایره و خط را رسم میکنیم.

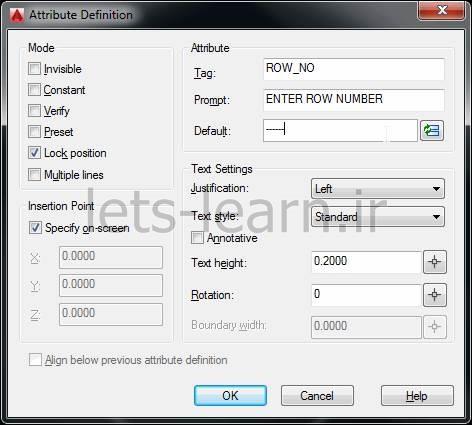

حال دستور ATTDEF را اجرا می کنیم. همانطور که می بینید در این پنجره می توان attribute مورد نظر را تعریف کرد.

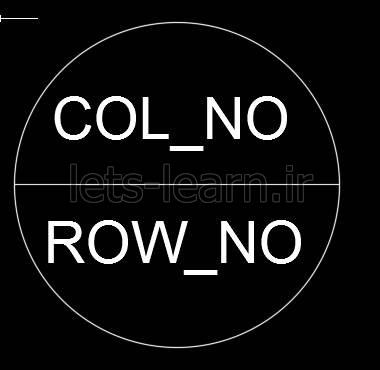

دو Attribute مانند شکل زیر تعریف کرده و سپس مجموعه را به block تبدیل می کنیم.

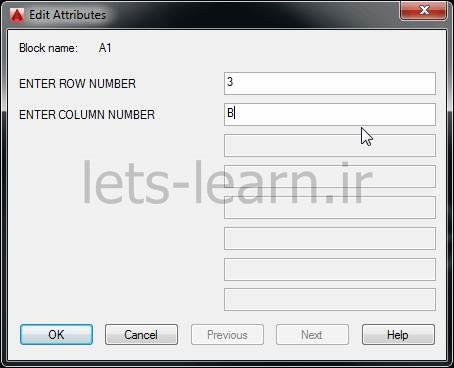

حال هر بار که می خواهید این block را در نقشه قرار دهید پنجره ای مشابه شکل زیر از شما مقدار ورودی را دریافت می کند.






نوع مطلب : گام به گام
